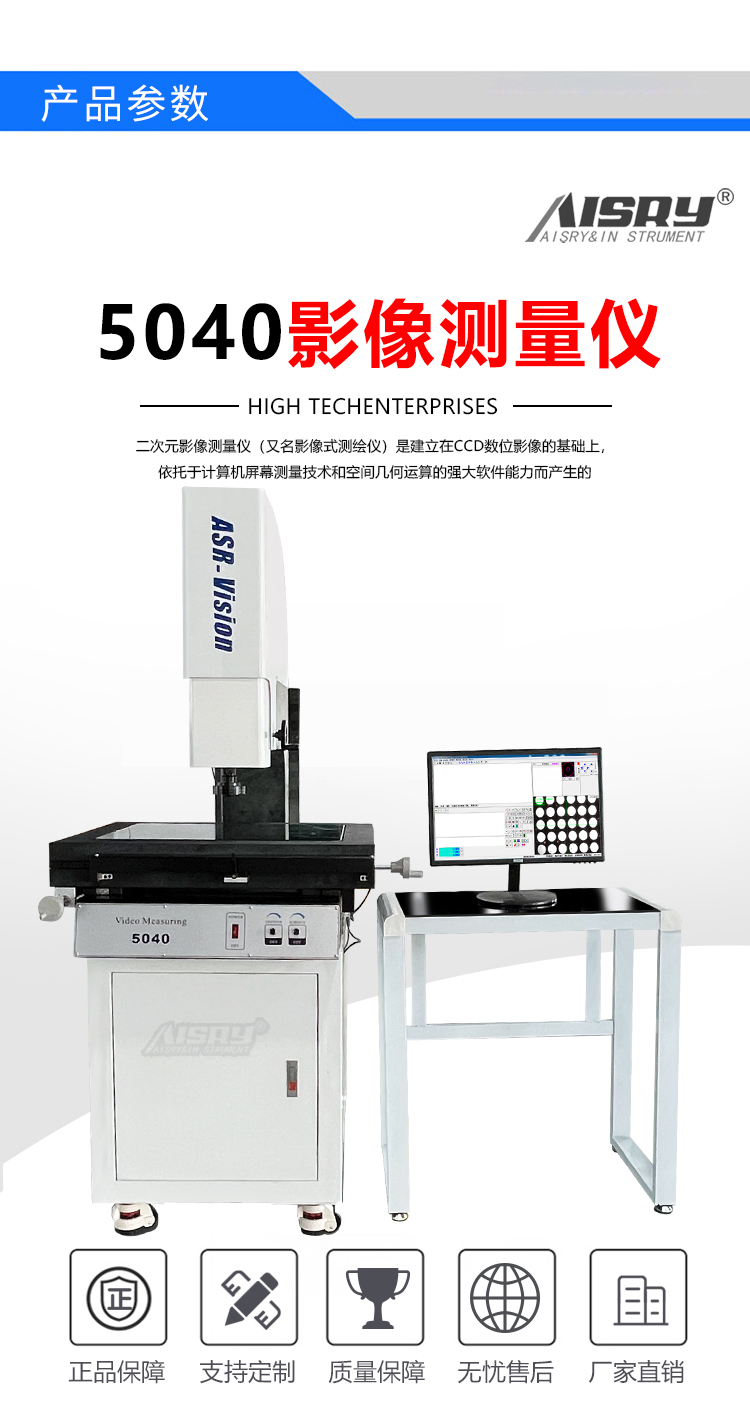

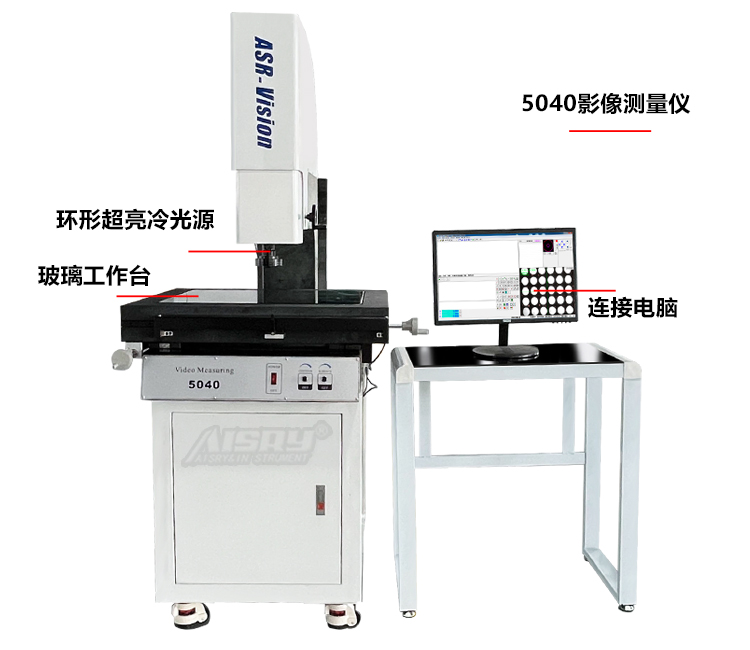

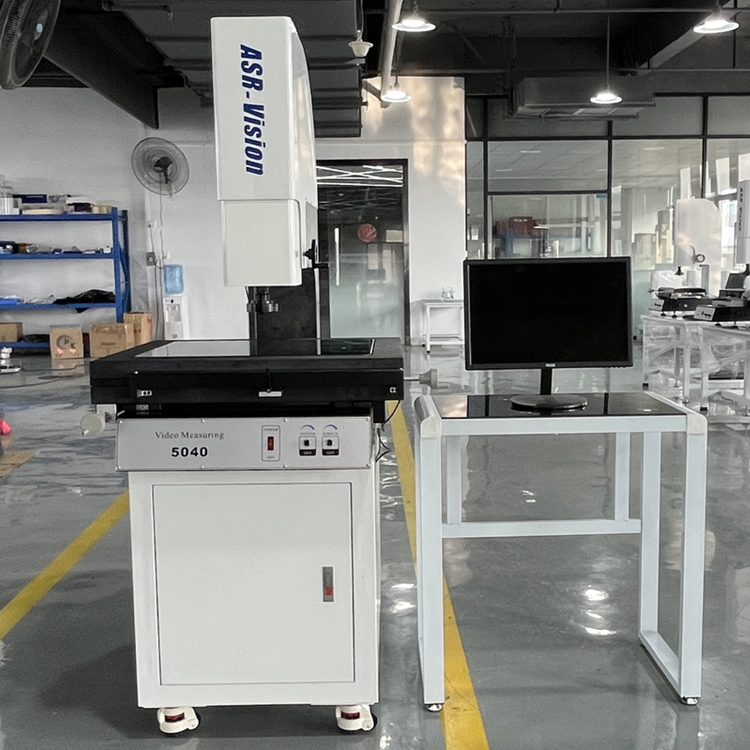

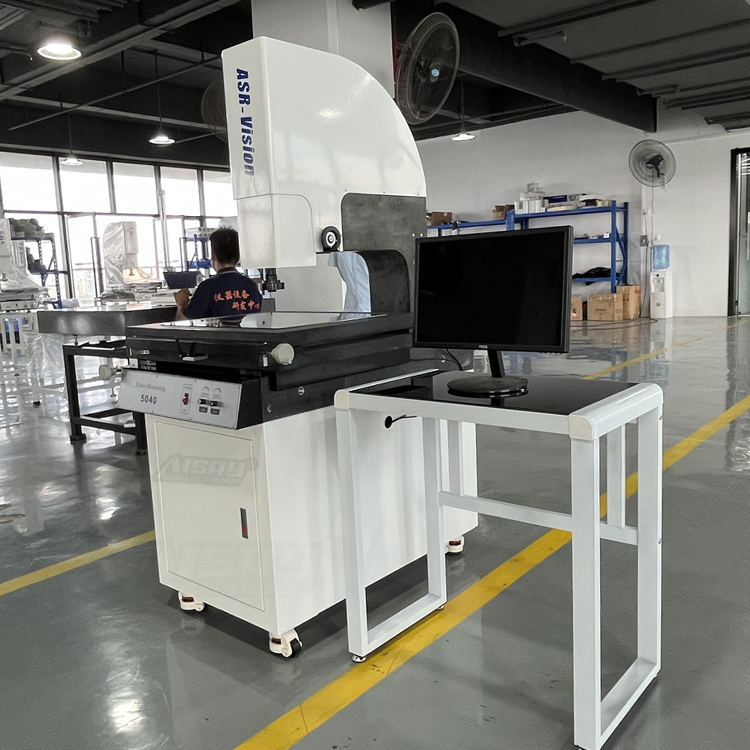

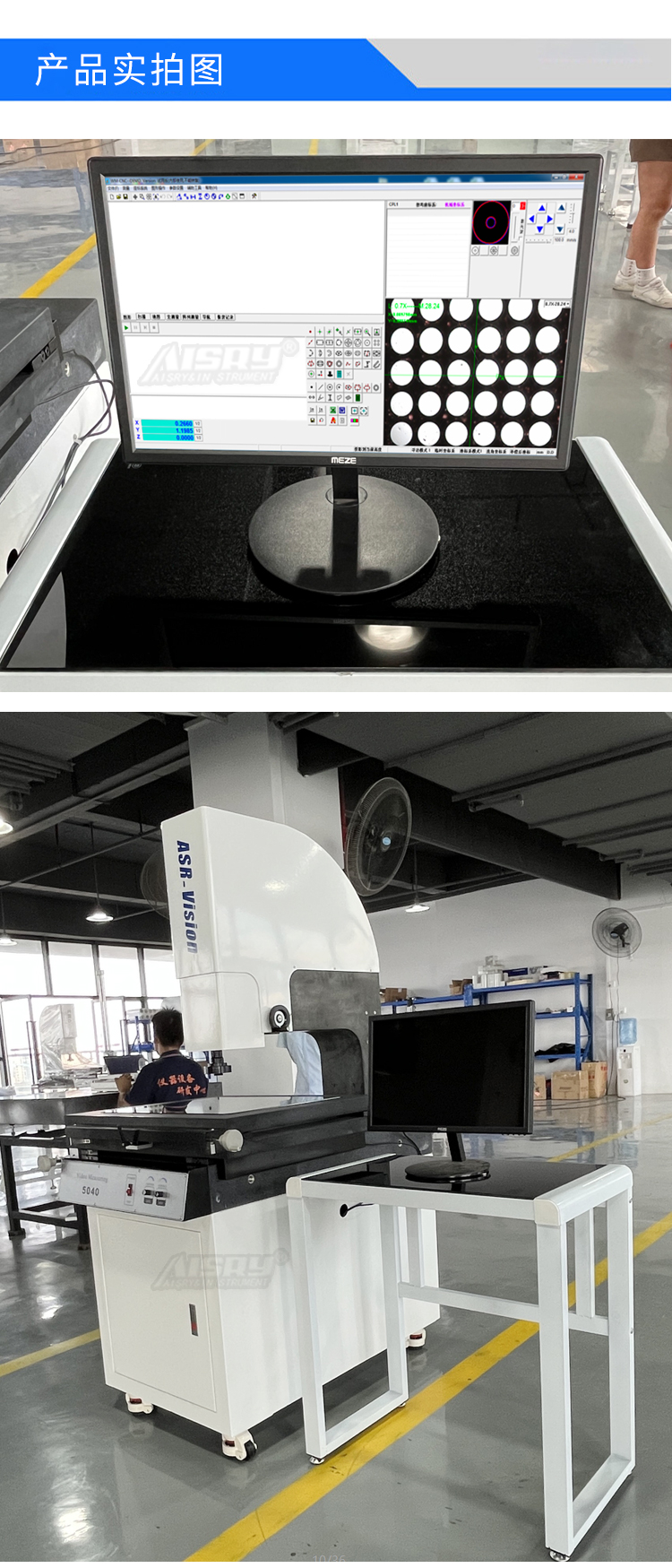

5040影像測量?jī)x

二次元影像測量?jī)x主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，既可以用于實驗室，也可以用于工程現場。

服務熱線：4006-123-100

在線留言：立即詢價

[上一個：二次元影像測量?jī)x]　 [下一個：金屬探測器（升級款）]

詳情說明

型號：ASR-VMS-5040
X/Y軸行程：500MM*400MM
Z軸行程有效空間：245mm,調焦行程：200mm，工作距離：95mm
大理石臺面尺寸：550MM*450MM
玻璃臺面尺寸：350MM*250MM
傳動型式：傳動型：X/Y/Z軸臺灣進口精密線性導軌和臺灣進口滾珠螺桿
測量伺服驅動系統：光學尺分辨率：X/Y/Z軸0.0002MM（0.2UM）
測量精度：≤2.5UM+L/250 重復精度：≤2.5UM+L/250
X/Y/Z三軸合川高性能閉環伺服電機，雙重閉環控制系統

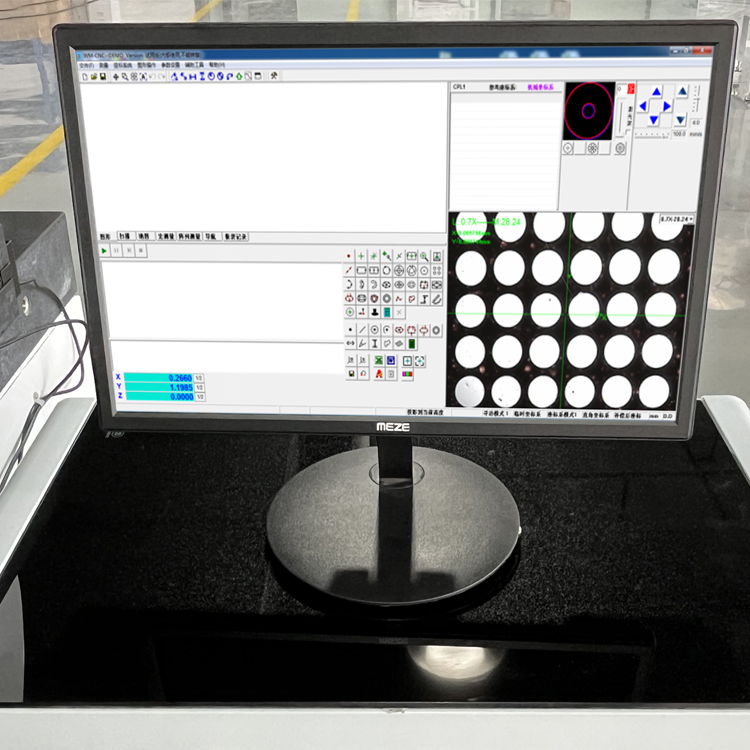

影像系統：攝像機一：高分辨率彩色1/3CCD攝像機放大倍率30-230X
攝像機二：?？低?00W像素高清相機

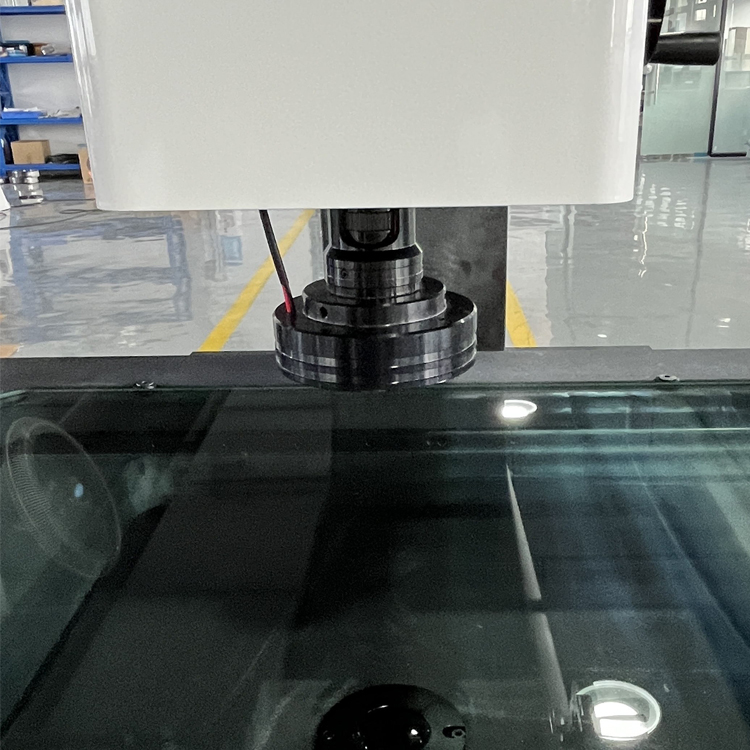

連續變倍鏡頭：普密斯高清變倍鏡頭//連續放大倍率0.7-4.5X
光源系統：表面光源與透射光源LED冷光源、壽命長、亮度可調
儀器外形尺寸（L*W*H）：700MM*850MM*1550MM
儀器重量（KG）：350KG

機房散熱量計算：
保持機房?jī)?nèi)計算機系統操作于最佳溫度、濕度空間，必須計算計算機房?jī)?nèi)總散熱量，其中包括機房?jī)?nèi)機器散熱量總和（燈光普通照明燈可忽略不計）
·人員散熱量：每人平均600BTY/小時
· 未來擴充的設備（略）
·機房空間散熱量：50BTY/平方英尺

空氣含塵量：
機房應保持清潔，空氣中大于0.5MLXPOV的雜質在每立方英尺不多于45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。

機房顫動度：
機房?jī)?nèi)顫動度不得高于0.5T，機房?jī)?nèi)產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動?而造成機器不正常。
